主頁 > 產品介紹 > 實驗箱 > 電子線路綜合實驗箱 2025-09-11

[規格型號]：	DB-SD29
[產品名稱]：	電子線路綜合實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

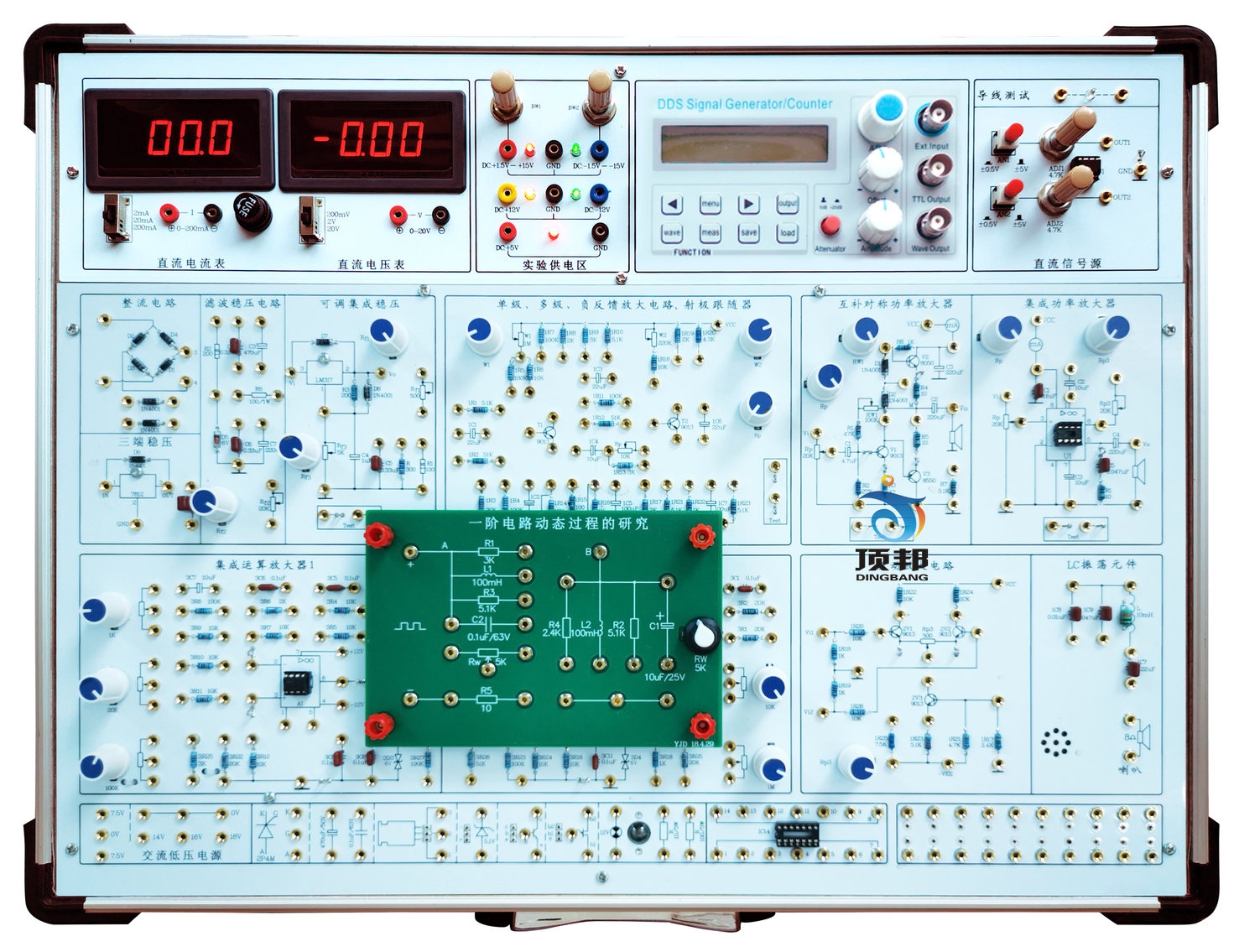

DB-SD29 電子線路綜合實驗箱

電子線路綜合實驗箱由鋁木合金箱體、高性能線性電源、和實驗電路組成。其中實驗電路采用功能模塊方式，電路原理和元器件符號清晰，實驗用元器件可以焊裝在線路板的反面，安全可靠，不易損壞，也可以裝在線路板的正面，元件直觀可見，感性認識強，正面還有實驗電路原理圖，使學生在實驗時對原理一目了然。

一、技術指標
1、工作電源
1）輸入：AC220V±10%,50HZ。
2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。
           有短路保護功能。
          (2)DCV ±1.5V～±15V連續可調1組組，有短路保護自動恢復功能。
          (3)DCV ±12V/1A穩壓電源2組， 5V/1A穩壓電源1組，有短路保護自動恢復功能。
3）完善的電源保護電路：過流保護、過壓保護、接反保護。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
2) DDS函數發生器：
輸出波形：正弦波，方波（占空比可調），三角波，鋸齒波，四脈方列、八脈方列。
頻率范圍：0.01Hz ~ 2MHz（頻率可精確調節）
頻率分辨率:0.01Hz(10mHz)
輸出幅值：≥10Vp-p(空載)
輸出阻抗：51Ω±10%
方波占空比范圍: 1%~99%
TTL 輸出: 頻率范圍0.01Hz ~ 2MHz      幅度>3Vp-p
掃頻功能: 支持線性掃描和對數掃描方式；頻率設定范圍0.01Hz ~ 2MHz；
        頻率掃描范圍， M1預設頻率~M2預設頻率；掃描速率 1s~99s/步進。
3）恒流源：0～50mA可調恒流源輸出，有開路保護功能。
3、模擬電路實驗單元（集成在主板上）
1）單級放大電路、二級放大電路、射極跟隨器電路、負反饋放大電路。
2）差動放大電路。
3）LM386集成功率放大電路和互補對稱功率放大電路。
4）2組運算放大器電路。
5）半波、全波、橋式整流、濾波電路和并聯穩壓電路。
4、電路原理實驗單元（獨立模塊方式）
1）元器件伏安特性的測量
2）電路中電位的研究
3）戴維南定理和諾頓定理
4）疊加定理和互易定理
5) 基爾霍夫定律的驗證
6）無源雙口網絡
7）一階動態過程研究
8）二階動態過程研究
10）R.L.C串、并聯諧振電路
11）受控源電路
12）回轉器和負阻抗變換器電路
13）電壓源與電流源的等效變換電路
14）：由2塊350孔面包板組成的面包板模塊，并設計有面包板和主板間的連接轉換座。
5、分立元件區
1)設計有1個8Ω揚聲器、1個單結晶體管BT33、1個可控硅2P4M、1個470uF和0.1uF電容、1個5.1V穩壓管、1個三極管接插座、1個集成穩壓管接插座、1個10/8W電阻、1個100/8W電阻、1個12V指示燈、1個14芯集成電路插座。
6、測量工具
1）一個0-20V的數字直流電壓表，分三檔，分別是200mV檔、2V檔、20V檔。
2）一個是200MA數字直流電流表, 分三檔，分別是2mA檔、20mA檔、200mA檔。
3）導線通斷測試電路1組。
4）數字頻率計：測量范圍：1HZ-60MHZ ，液晶顯示，可對內部/外部信號進行頻率測量。
5）計數器：計數范圍：0-4294967295，輸入幅度：1Vp-p~20Vp-p。
7、配套虛擬仿真實驗軟件，可仿真所有實驗例程。
8、實驗板采用2mm厚敷銅板雙面板制作工藝制成，防止了實驗連接插孔用多了出現松動掉落現象的發生。
9、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
10、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸不小于 480×360×148mm。
    11、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔（外徑不大于4.3MM)，永不氧化，連接穩定可靠。
二、實驗內容
1、模擬電路實驗
(一）分立元件電路實驗
1）基本單級放大電路
2）兩級放大電路
3）負反饋放大電路
4）射級跟隨器
5）差動放大電路
6）集成功率放大器
7）互補對稱功率放大器
8）單相半波、全波、橋式整流和濾波電路實驗
9）集成穩壓電路
10）RC正弦波振蕩器
11）LC振蕩器及選頻放大器
12）電流/電壓轉換電路
13)電壓/頻率轉換電路
14)二極管的正、反相特性
15)晶體三極管的輸入、輸出特性
（二）集成運算放大電路實驗
1)模擬運算電路
①電壓跟隨器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤雙端輸入求和放大電路
2)積分與微分電路
①積分電路②微分電路③微積分電路
3)波形發生電路
①方波發生器②占空比可調的矩形波發生器③三角波發生電路④鋸齒波發生電路
4)有源濾波器
①低通濾波器②高通濾波器③帶阻濾波器
5)電壓比較器
①過零比較器②反相滯回比較器③同相滯回比較器
6)波形變換電路
7)運算放大器指標測試
（三）綜合實驗（需另配元件）：用運放組成萬用表，溫度檢測控制，函數信號發生器。
2、電路原理實驗
1）基本電工儀表的使用與測量誤差的計算
2）減少儀表測量誤差的方法
3) 電阻的串聯和并聯電路
4) 電阻的混聯電路
5) 直流電阻電路故障的檢查
6）線性與非線性電路元件伏安特性的測繪
7）電位、電壓的測定及電路電位圖的繪制
8）基爾霍夫定律驗證及故障判斷
9）疊加定理驗證及故障判斷
10）電壓源與電流源的等效變換
11）戴維南定理的驗證
12）諾頓定理驗證
13）雙口網絡測試
14）互易定理驗證
16）一階動態電路響應的測試
17）二階動態電路響應的研究
18）R、L、C元件阻抗特性的測試
19）RC串、并聯選頻網絡特性測試
20）R、L、C串聯諧振電路的研究
21）雙口網絡測試實驗
22）回轉器實驗
23）受控源VCCS、VCVS的實驗研究
24）通過擴展模塊接入區可以任意擴展實驗項目
四、電子線路綜合實驗箱配置

序號	名稱	說明	數量
1	電子線路綜合實驗箱	含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件	1套
2	電路原理實驗模塊	戴維南定理和諾頓定理模塊	1塊
		基爾霍夫定律、疊加定理和互易定理模塊	1塊
		一階動態過程的研究模塊	1塊
		二階動態過程的研究和R.L.C串、并聯諧振電路模塊	1塊
		元器件伏安特性的測量、雙口網絡、電源源電流源等效變換模塊	1塊
		受控源電路模塊	1塊
		回轉器和負阻抗變換器電路模塊	1塊
3	供電電源線	1.5m	1根
4	2號實驗導線	10cm-50cm	30根
5	保險絲	2A	2支
6	實驗指導書	模擬電路實驗指導書和電路原理實驗指導書	2本
7	軟件	虛擬仿真軟件及例程	1份

附：使用本實驗箱需配套儀器儀表：萬用表和示波器。

友情提示：

1、貨品驗收：閣下收貨時請檢查電子線路綜合實驗箱的貨品外觀，核實電子線路綜合實驗箱的數量及配件，拒收處于受損狀態的電子線路綜合實驗箱；

2、質保：頂邦將為閣下提供電子線路綜合實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對電子線路綜合實驗箱的免費維修，超出條件承諾時提供對電子線路綜合實驗箱的有償維修；

3、退換貨：閣下單方面原因導致的電子線路綜合實驗箱選型錯誤或電子線路綜合實驗箱購買數量錯誤，造成電子線路綜合實驗箱的退換貨要求，將不被接受；

4、貨期：電子線路綜合實驗箱的發貨期為參考值，如您需要了解電子線路綜合實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電子線路綜合實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電子線路綜合實驗箱的咨詢。
