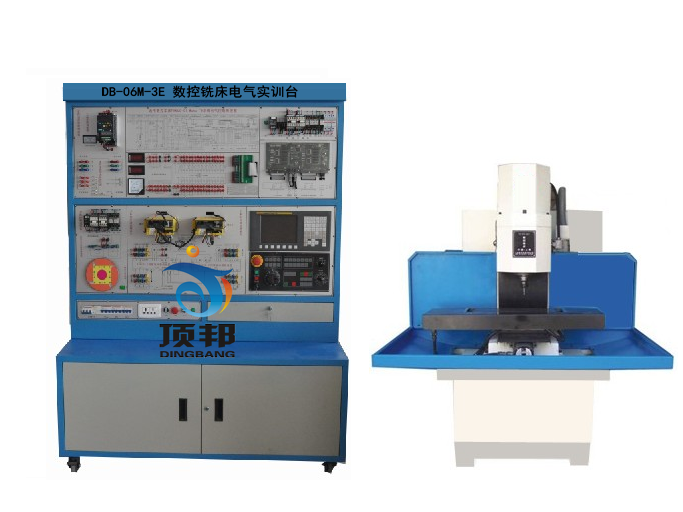

| 工作臺面積 | 200×500mm |
| T型槽 | 10×3 |
| 工作臺最大承重 | 30Kg |
| X向行程/滾珠絲杠形式 | 240mm/研磨、C5級、規格2005 |
| Y向行程/滾珠絲杠形式 | 180mm/研磨、C5級、規格2005 |
| Z向行程/滾珠絲杠形式 | 220mm/研磨、C5級、規格2005 |
| X向快速移動速度 | 3m/min |
| Y向快速移動速度 | 3m/min |
| Z向快速移動速度 | 3m/min |
| 主軸電機功率 | 1.1Kw |
| 主軸端面至工作臺的距離 | 70-290mm |
| 主軸轉速（變頻） | 50-3000rpm（無級調速） |
| 選用刀具直徑范圍 | 1-16mm |
| 刀柄形式 | BT30 |
| 定位精度 | ±0.01mm |
| 重復定位精度 | ±0.008mm |
| 數控系統控制軸數 | 3軸 |
| 機床外形尺寸(長寬高) \重量 | 1350×1400×1550mm \600Kg |
| 數控系統/分辨率 | 發那科/0.001mm |
| 序號 | 項目 | 培訓內容 |
| 1 | 編程 |
1） 程式組成、坐標系介紹、五大機能介紹及講解 2） 指令特別介紹講解 3） 綜上內容舉例講解 |
| 學員練習編程 | ||
| 2 | 操作 |
1) 機床整體結構、開機步驟、操作面板按鍵功能介紹 2) 加工程式編輯、操作講解、學員練習編輯程式 |
|
1) 刀具補正方法及工件移動設定講解及學員練習 2) 程式測試步驟講解及學員練習 3) DNC操作方法及學員聯系 4) 機床操作注意事項及防撞車注意事項 |
||
| 3 | 機械維護 |
1）機械結構介紹 ·主軸結構介紹 ·X、Y、Z軸結構介紹 ·刀庫換刀機構介紹(加工中心) ·冷卻及潤滑系統結構介紹 |
|
1) 常見機械故障及維護： ·主軸異聲 ·X、Y、Z軸異聲及方向尺寸不準 ·油路故障排除 ·撞車處理過程 |
||
| 4 | 電器維護 |
1） 常見電器元件及符號介紹 2） 基本電器知識介紹 3） 機床CNC電器控制圖講解 |
|
1) 常見電器故障排除 ·常見處理方法 ·伺服報警處理 ·模組及主機板指示燈說明 2) 參數含義及修改方法，診斷DGN中信號查找及修改方法說明 |
||
| 5 | 測試 |
程式操作測試 機械、電器維護 |
| 序號 | 材料名稱與規格型號 | 數量 | 單位 |
| 1 | 數控系統（采用FANUC 0I MATE MD） | 1 | 臺 |
| 2 | 機床實訓控制臺（采用鐵質鈑金噴塑結構） | 1 | 臺 |
| 3 | VM240型實物實訓銑床 | 1 | 臺 |
| 4 | 手搖脈沖發生器（手輪）（安裝在面板上） | 1 | 臺 |
| 5 | 軸選、倍率開關 | 2 | 只 |
| 6 | 冷卻泵電機 | 1 | 臺 |
| 7 | 三相交流伺服電機（βis系列）(安裝在實物實訓上) | 3 | 臺 |
| 8 | 交流伺服單元（βis系列，安裝在面板上） | 3 | 臺 |
| 9 | X、Y、Z軸正負限位、機床回零開關（安裝在實物實訓上） | 3 | 只 |
| 10 | 變頻主軸電機（安裝在實物實訓上） | 1 | 臺 |
| 11 | I/O板 | 1 | 塊 |
| 12 | 分線器(FS-50BB) （安裝在面板上） | 1 | 塊 |
| 13 | 電壓表6L2（0~450V）（安裝在面板上） | 1 | 只 |
| 14 | 電壓表85L17（0~450V）（安裝在面板上） | 1 | 只 |
| 15 | 24V數字直流電壓表（安裝在面板上） | 2 | 只 |
| 16 | 滅弧器31TX1-31A03（安裝在面板上） | 1 | 只 |
| 17 | 交流接觸器CJX1-22（正泰）（安裝在面板上） | 2 | 只 |
| 18 | 直流繼電器MY2N（安裝在面板上） | 4 | 只 |
| 19 | KT18-32（安裝在面板上） | 3 | 只 |
| 20 | 斷路器DZ47-60-C5（安裝在面板上） | 2 | 只 |
| 21 | 漏電保護器DZ47LE-32（安裝在柜上） | 1 | 只 |
| 22 | EL（安裝在面板上） | 1 | 只 |
| 23 | 風機（安裝在柜內）（安裝在面板上） | 2 | 只 |
| 24 | 急停開關（強電）（安裝在面板上） | 1 | 只 |
| 25 | 急停開關（驅動）（安裝在副面板上） | 1 | 只 |
| 26 | 鑰匙開關（安裝在副面板上） | 1 | 只 |
| 27 | 風機開關（安裝在面板上） | 1 | 只 |
| 28 | 照明開關（安裝在面板上） | 1 | 只 |
| 29 | 單相電源插座（安裝在柜上） | 1 | 只 |
| 30 | RS232通訊模塊（安裝在柜側面） | 1 | 只 |
| 31 | 電源指示燈（安裝在柜上） | 1 | 只 |
| 32 | 信號連接線（安裝在面板上） | 54 | 條 |
| 33 | 強電連接線（安裝在面板上） | 26 | 條 |
| 34 | 直流24V電源（安裝在柜內） | 2 | 臺 |
| 35 | 650W變壓器（安裝在柜內） | 1 | 臺 |
| 36 | 1500W變壓器（安裝在柜內） | 1 | 臺 |
| 37 | 12W變壓器（安裝在柜內） | 1 | 臺 |
| 38 | 鑰匙（每套2把） | 1 | 套 |
| 39 | CAD/CAM軟件光盤 | 1 | 張 |
| 40 | FUANC 0I –MATTE MD操作說明 | 1 | 本 |
| 41 | FUANC 0I –MATE MD維修手冊 | 1 | 本 |
| 42 | FUANC 0I –MATE MD參數說明 | 1 | 本 |
| 43 | 實訓臺指導書 | 1 | 本 |
友情提示：
1、貨品驗收：閣下收貨時請檢查數控銑床電氣實訓臺的貨品外觀，核實數控銑床電氣實訓臺的數量及配件，拒收處于受損狀態的數控銑床電氣實訓臺；
2、質保：頂邦將為閣下提供數控銑床電氣實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對數控銑床電氣實訓臺的免費維修，超出條件承諾時提供對數控銑床電氣實訓臺的有償維修；
3、退換貨：閣下單方面原因?qū)е碌臄?shù)控銑床電氣實訓臺選型錯誤或數控銑床電氣實訓臺購買數量錯誤，造成數控銑床電氣實訓臺的退換貨要求，將不被接受；
4、貨期：數控銑床電氣實訓臺的發貨期為參考值，如您需要了解數控銑床電氣實訓臺的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對數控銑床電氣實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關數控銑床電氣實訓臺的咨詢。
